Ejercicio 41

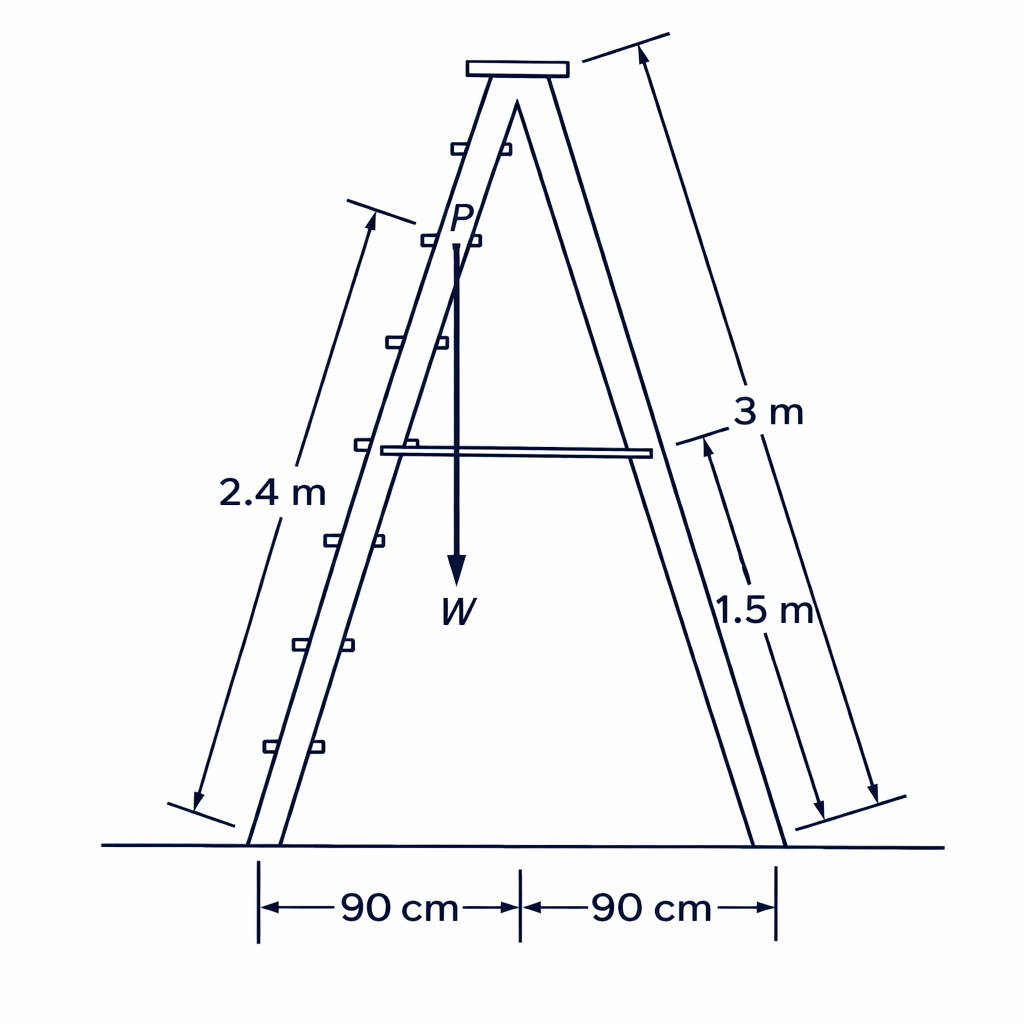

Una escalera de caballete está construida como se muestra en el diagrama. Un individuo de $100\, \text{kgf}$ de peso se pone de pie en la escalera en el punto $P$

Despreciando el peso de la propia escalera y suponiendo que está en reposo en una superficie sin fricción, encuentre:

1. las fuerzas normales $N_1$ y $N_2$ sobre las patas izquierda y derecha, respectivamente,
2. la tensión $T$ en la barra de unión que mantiene unidas las dos partes,
3. las componentes $R_x$ y $R_y$ de la fuerza que ejerce el gozne de la parte superior sobre la mitad izquierda de la escalera.
