Enunciado

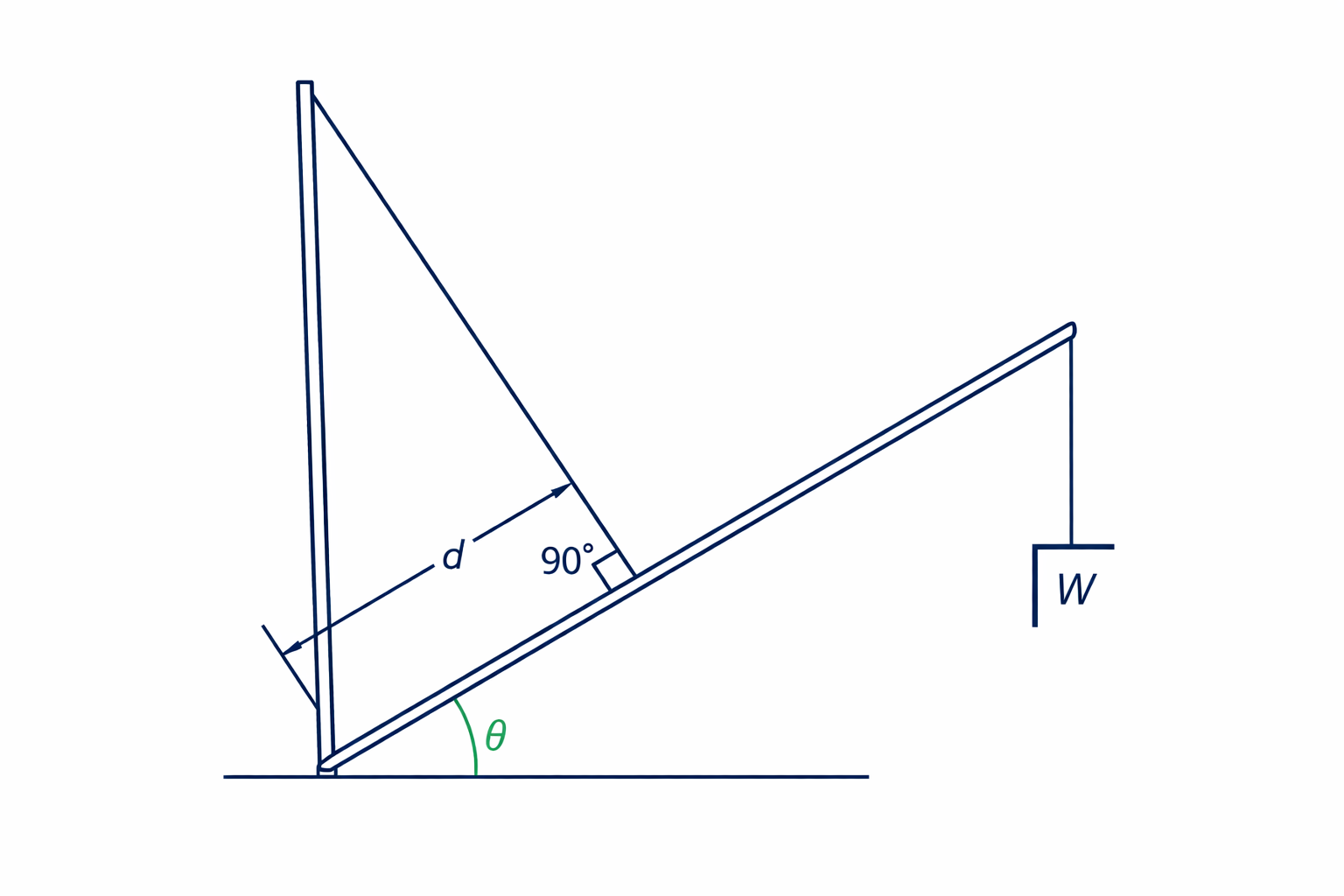

Como se indica en la figura, la pluma (o brazo) de una grúa de longitud $l$ está sostenida mediante un cable perpendicular a la misma y fijo a una distancia $d$ del pedestal.
El peso de la pluma es $w$ y su diámetro es uniforme. Una carga de peso $W$ se suspende de su extremo libre y la grúa forma un ángulo $\theta$ con la horizontal.
(a) Calcule la tensión en el cable de sostén.
(b) Determine la fuerza de reacción que ejerce la base o pedestal sobre el brazo de la grúa.
Si $w=1500\, \text{kgf}$, $W=600\, \text{kgf}$, $l=6\, \text{m}$, $d=4.5\, \text{m}$ y $\theta=30^{\circ}$, calcule los valores numéricos.
Solución Paso a Paso
Verificado
Paso 1 1 de 10
Tomamos momentos alrededor de la base (pivote) para eliminar la reacción del…
