La dilatación térmica es el proceso por el cual los cuerpos aumentan su volumen debido a su temperatura. Afecta a todos los estados de agregación de la materia. En este apartado veremos:
- El concepto de dilatación y contracción térmica
- La dilatación en los sólidos
- La dilatación en los líquidos
- La dilatación en los gases
¿Por qué se dilatan los cuerpos?
Cuando un cuerpo aumenta su temperatura, las partículas se mueven más deprisa, por lo que necesitan más espacio para desplazarse. Es por ello que el cuerpo necesita aumentar su volumen.
La dilatación térmica es el proceso por el cual los cuerpos aumentan su volumen cuando se aumenta su temperatura.
Cuando en lugar de aumentar, la temperatura disminuye, el volumen del cuerpo también lo hace, hablándose en estos casos de contracción térmica.

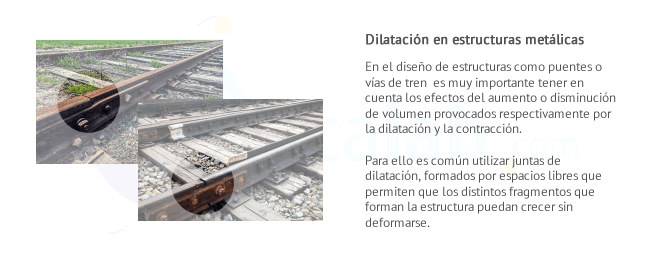

Estos fenómenos son especialmente importantes a la hora de fabricar determinadas estructuras como por ejemplo las vías de tren. Las industrias que fabrican los rieles los entregan con una longitud de unos 12 m. Es necesario unirlos $generalmente abulonados$ para formar las vías. Durante el día la temperatura ambiente que pueden llegar a soportar ronda entorno a los 40° e incluso el acero puede alcanzar una temperatura muy superior. Dicha temperatura provoca dilataciones en las vías favoreciendo que en las uniones se provoquen deformaciones. Por esta razón, justamente en dichas uniones se deja una separación de unos 5 mm denominado junta de dilatación.
Dilatación de sólidos
De entre los estados de agregación de la materia estudiados, el estado sólido es el que tiene las fuerzas de cohesión más fuertes, por lo que resulta más dificil observar la dilatación que en líquidos y gases. En función del número de dimensiones que predominan en el cuerpo, podemos distinguir tres casos:
- Dilatación lineal
- Dilatación superficial
- Dilatación volumétrica
Dilatación lineal
Se produce cuando predomina una dimensión frente a las otras dos. Ejemplos de cuerpos que se dilatan linealmente son: varillas, alambres, barras…
La dilatación lineal de un cuerpo viene dada por la expresión: $$l=l_{0}·1+?·?T$$
Donde:
- $l, l_{0}$ : Longitud final e inicial respectivamente del cuerpo. Su unidad de medida en el Sistema Internacional es el metro $ m $
- $?$: Coeficiente de dilatación lineal. Es específico de cada material y representa el alargamiento que experimenta la unidad de longitud de un sólido, cuando su temperatura se eleva 1 K. Su unidad de medida en el Sistema Internacional es el $K^{-1}$, aunque también se usa el $ºC^{-1}$
- $?T$: Incremento de temperatura que experimenta el cuerpo. Su unidad de medida en el Sistema Internacional es el kelvin $ K $, aunque también se usa el ºC
Observa que, aunque la unidad de temperatura en el Sistema Internacional es el kelvin, por comodidad también se usa el $ºC$, en cuyo caso el coeficiente de dilatación lineal ? se expresa en $ºC^{-1}$, aunque su valor es el mismo
Valores típicos del coeficiente de dilatación
El coeficiente de dilatación en el caso de los líquidos suele mantenerse constante para cambios de temperatura $?T$ menores de 100 grados. Algunos valores típicos para el coeficiente de dilatación lineal son:
| Material | Coeficiente dilatación lineal $? $ K^{-1} o ºC^{-1} $$ |
|---|---|
| Plata | $3·10^{-5}$ |
| Plomo | $2.9·10^{-5}$ |
| Zinc | $2.6·10^{-5}$ |
| Aluminio | $2.4·10^{-5}$ |
| Cobre | $1.7·10^{-5}$ |
| Oro | $1.5·10^{-5}$ |
| Vidrio | $0.9·10^{-5}$ |
| Diamante | $0.12·10^{-5}$ |
| Cuarzo | $0.04·10^{-5}$ |
Dilatación superficial
Se produce cuando predominan dos dimensiones $una superficie$ frente a una tercera. Ejemplos de cuerpos que se dilatan superficialmente son: láminas, planchas…
La dilatación superficial de un cuerpo viene dada por la expresión: $$S=S_{0}·1+?·?T$$
Donde:
- $S, S_{0}$ : Área final e inicial respectivamente del cuerpo. Su unidad de medida en el Sistema Internacional es el metro al cuadrado $$ m^{2} $$
- $?$: Coeficiente de dilatación superficial. Es específico de cada material y representa el aumento de superficie de un sólido de área unidad, cuando su temperatura se eleva 1 K. Su unidad de medida en el Sistema Internacional es el $K^{-1}$, aunque también se usa el $ºC^{-1}$
- $?T$: Incremento de temperatura que experimenta el cuerpo. Su unidad de medida en el Sistema Internacional es el kelvin $ K $ , aunque también se usa el ºC
La relación entre el coeficiente de dilatación lineal ? y el coeficiente de dilatación superficial ? es ?=2·?.
Dilatación volumétrica o cúbica
Se produce cuando las tres dimensiones del cuerpo son igualmente relevantes. Ejemplos de cuerpos que se dilatan de modo volumétrico son: los dados del parchís, o las estatuas de los jardines…
La dilatación volumétrica de un cuerpo viene dada por la expresión: $$V=V0·1+?·?T$$
Donde:
- $V_{i}$, $V_{0}$ : Volumen final e inicial respectivamente del cuerpo. Su unidad de medida en el Sistema Internacional es el metro al cubo $$ m^{3} $$
- ?: Coeficiente de dilatación volumétrica o cúbica. Es específico de cada material y representa el aumento de volumen de un sólido de volumen unidad, cuando su temperatura se eleva 1 K. Su unidad de medida en el Sistema Internacional es el $K_{-1}$, aunque también se usa el $ºC_{-1}$
- ?T: Incremento de temperatura que experimenta el cuerpo. Su unidad de medida en el Sistema Internacional es el kelvin $ K $, aunque también se usa el ºC
La relación entre el coeficiente de dilatanción lineal ? y el coeficiente de dilatación volumétrico ? es ?=3·?
Ejemplo
Disponemos de un cubo de un material a 24 ºC que ocupa un volumen de 1 $m^{3}$ . Cuando aumentamos la temperatura a 55 ºC, el volumen del cubo pasa a 1.002232 $mm^{3}$ . Responde a las siguientes preguntas:
- ¿Cual es el coeficiente de dilatación cúbica del material?
- Imagina que, a 24 ºC, cortas varias barras de 1 m de longitud $valor de la arista del cubo$. ¿Qué longitud pasarían a tener cuando se eleva la temperatura a 55 ºC?
Solución
Datos
- Temperatura inicial $T_{i} = 24 ºC$
- Temperatura final $T_{f} = 55 ºC$
- Volumen inicial $V_{0} = 1 m^{3}$
- Volumen final $V = 1.002232 m^{3}$
- Longitud inicial de las barras $L = 1 m$
Resolución
Aplicando la expresión de la dilatación volumétrica de los sólidos tenemos: $$V = V_{0} · $1 + ? · ?T$ ? V = V_{0} + V_{0} · ? · ?T ?? ? = \frac{V – V_{0}}{V_{0} · ?T} = \frac{1.002232 – 1}{1 · $55 – 24$} = 7.2 · 10^{-5} ºC_{-1}$$
Para responder a la segunda pregunta, tenemos que tener en cuenta que las barras se encuentran hechas del mismo material y por tanto podemos encontrar el coeficiente de dilatación lineal a partir del coeficiente de dilatación volumétrica: $$? = 3 · ? ? ? = \frac{?}{3} = \frac{7.2 · 10^{-5}}{3} = 2.4 · 10^{-5} ºC_{-1}$$
Finalmente, sustituimos en la expresión de la dilatación lineal de sólidos: $$l = l_{0} · $1 + ? · ?T$ = 1 · $1 + 2.4 · 10^{-5} · 31$ = 1.000744 m$$
Dilatación de líquidos
El efecto de la dilatación en los líquidos es más evidente que en los sólidos: al encontrarse sus moléculas con más libertad para moverse, el volumen que ocupa cada una aumenta más facilmente con la temperatura, por lo que también lo hace el volumen del líquido en su conjunto. Su expresión es similar a la dilatación volumétrica de los sólidos.
La dilatación de los líquidos sigue la expresión: $$V=V_{0}·1+?·?T$$
Donde:
- $V_{i}$, $V_{0}$ : Volumen final e inicial respectivamente del líquido. Su unidad de medida en el Sistema Internacional es el metro al cubo $$ m^{3} $$
- ?: Coeficiente de dilatación del líquido. Es específico de cada líquido y representa el aumento de volumen de un líquido de volumen la unidad, cuando su temperatura se eleva 1 K. Su unidad de medida en el Sistema Internacional es el $K^{-1}$, aunque también se usa el $ºC^{-1}$
- ?T: Incremento de temperatura que experimenta el líquido. Su unidad de medida en el Sistema Internacional es el kelvin $ K $, aunque también se usa el ºC
Observa que, aunque la unidad de temperatura en el Sistema Internacional es el kelvin K, por comodidad también se usa el grado centígrado ºC, en cuyo caso el coeficiente de dilatación del líquido ? se expresa en $ºC^{-1}$, aunque su valor es el mismo.
Ten muy presente que cuando queremos medir la dilatación en un líquido, hemos de tener en cuenta que el recipiente sólido en el que lo colocamos también se dilata.
Valores típicos del coeficiente de dilatación
El coeficiente de dilatación en el caso de los líquidos suele variar con la temperatura de forma más pronunciada a lo que ocurre en los sólidos. A continuación se recogen algunos valores típicos del coeficiente de dilatación ? para líquidos a una temperatura de 20 ºC. Observa que son sensiblemente superiores al caso de los sólidos. Esto implica que la dilatación en los líquidos es más evidente que en los sólidos para un mismo material y un mismo cambio de temperatura.
| Material | Coeficiente dilatación $? $ K^{-1} o ºC^{-1} $$ |
|---|---|
| Mercurio | $18.1·10^{-4}$ |
| Alcohol | $14·10^{-4}$ |
| Benceno | $11.7·10^{-4}$ |
| Glicerina | $5.2·10^{-4}$ |
Dilatación anómala del agua
Algunos líquidos se comportan de manera anómala en ciertos intervalos de temperatura y presión, aumentando su volumen cuando disminuye su temperatura y viceversa. Es el caso del agua a 1 atm de presión y en el intervalo de 0 ºC a 4 ºC. Este comportamiento es muy importante para que pueda existir la vida.
Dilatación de gases
El efecto de la dilatación en los gases es el más evidente de todos. Los gases varian de forma clara su volumen tanto con la temperatura como con la presión debido a que las fuerzas de cohesión entre las partículas son más debiles que en los casos anteriores. Su expresión es similar a la dilatación volumétrica de los sólidos.
La dilatación de los gases a presión constante sigue la expresión: $$V=V_{0} · 1+?_{p}·?T$$
Donde:
- $V_{i}$, $V_{0}$ : Volumen final e inicial respectivamente del líquido. Su unidad de medida en el Sistema Internacional es el metro al cubo $$ m^{3} $$
- $?_{p}$: Coeficiente de dilatación a presión constante. Para una presión determinada existe un valor de $?_{p}$ , único igual para todos los gases. Su unidad de medida en el Sistema Internacional es el $K^{-1}$, aunque también se usa el $ºC^{-1}$
- ?T: Incremento de temperatura que experimenta el líquido. Su unidad de medida en el Sistema Internacional es el kelvin $ K $, aunque también se usa el ºC
Observa que, aunque la unidad de temperatura en el Sistema Internacional es el kelvín, por comodidad también se usa el ºC, en cuyo caso el coeficiente de dilatación del gas ? se expresa en $ºC^{-1}$, aunque su valor es el mismo.
Observa también que el coeficiente de dilatación $?^{p} $es igual para todos los gases que se encuentran a una determinada presión. Por otro lado, el volumen V de un gas es 0 a una temperatura T de -273 ºC $0 K o cero absoluto$. Este comportamiente permite dibujar las siguientes lineas que representan el volumen de cualquier gas a una determinada presión.
Comprobación
La ecuación general de los gases establece que el producto de la presión P por el volumen V que ocupa el gas se relaciona con la temperatura T según: $$P·V=n·R·T$$
Donde n es el número de moles del gas y R es una constante de valor 0.982 atm·L / K·mol.
Si consideramos un gas a presión constante sometido a dos temperaturas $T_{0}$ y $T_{1}$ distintas, ocupara dos volúmenes distintos, $V_{0}$ y $V_{1}$. Dado que la presión es constante, $P_{1}$ = $P_{2}$ = P y podemos escribir: $$P·V_{0}=n·R·T_{0}P·V_{1}=n·R·T_{1}$$
Por tanto, la diferencia entre ambas expresiones nos permite llegar al resultado buscado: $$P·V_{1}-P·V_{0}=n·R·$T_{1}-T_{0}$?P·$V_{1}-V_{0}$=n·R·$T_{1}-T_{0}$??V_{1}-V_{0}=\frac{n·R}{P}·$?T$?V_{1}=V_{0}+\frac{n·R}{P}·$?T$=V_{0}·1+\frac{n·R}{P·V_{0}}·$?T$??V_{1}=[1]V_{0}·1+\frac{n·R}{n·R·T_{0}}·$?T$=V_{0}·1+\frac{1}{T_{0}}·$?T$$$
Ejemplo
El volumen de una determinada cantidad de nitrógeno a 0 ºC es de 10 L. Determina, si la presión no varía, cual será el volumen a -20 ºC. ¿Qué ocurriría si en lugar de N2 el gas fuese hidrógeno?
Solución
Datos
- Volumen inicial: $V_{0} = 10 L$
- Temperatura inicial $T_{i} = 0 ºC$
- Temperatura final $T_{f} = -20 ºC$
Datos
- El coeficiente de dilatación a presión constante siendo $T_{i} = 0 ºC$ tiene igual valor en todos los gases $?_{p} = 1/273.15 ºC^{-1}$.
Resolución
Aplicando la fórmula de dilatación de gases y sustituyendo valores, nos queda: $$V = V_{0} · $1 + ?_{p} · ?T$ = 10 · $1 + \frac{1}{273.15} · $-2-0$$ = 9.26 L$$
La misma cantidad de cualquier otro gas, a la misma presión, sufrirá la misma variación de volumen cuando se somete a la misma variación de temperatura.
