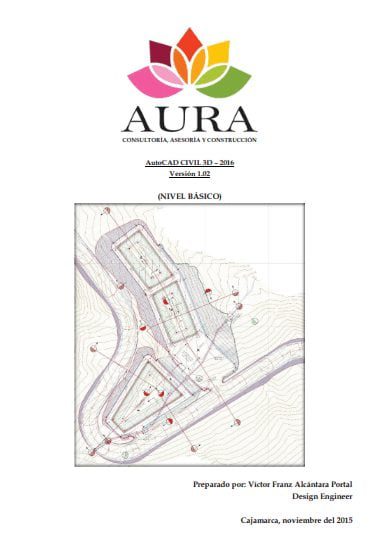

AutoCAD Civil 3D: Nivel Básico – Victor Franz Alcántara – Edición 2016
Descripción
El presente documento, al igual que la edición anterior $AutoCAD Civil 3D – 2015, Nivel Básico$ ha ido mejorándose con la incorporación de nuevos temas y la corrección de algunos errores; es así, que, en el primer capítulo, se sigue reforzando el trabajo mediante el entorno que presenta AutoCAD Civil 3D y que en esta oportunidad está en su versión 2016, habiéndose elegido enseñar el programa en español, debido a la complejidad de algunos comandos y aplicaciones que el mismo presenta.
Resulta realmente gratificante haber concretado esta obra después de años de sacrificio a lo largo de mi experiencia laboral; tuvo que pasar bastante tiempo para llegar a consolidar mis conocimientos en el campo de la Ingeniería, comenzando desde los pequeños alineamientos que realizaba con la ayuda de tutoriales, pasando luego a trabajos puntuales en los que se me pedía diseñar obras más complejas, hasta llegar a innovar ciertos modelamientos, de los cuales no se tenía referencia alguna.
Es un honor plasmar todo lo aprendido durante todos estos años, en los que asumí verdaderos retos al trabajar en diferentes instituciones públicas y privadas, que me brindaron siempre la facilidad de explayarme en el campo de la Ingeniería de Diseño.
Habiendo planeado, ejecutado, dirigido y supervisado varios proyectos Mineros, Viales, Hidráulicos, Energéticos, etc., y con la dicha de haber reforzado mis conocimientos en el extranjero en un par de oportunidades, es que nace la iniciativa de compartir todo lo aprendido en un manual de AutoCAD Civil 3D – Nivel Básico y con la ayuda de mi buen amigo, el Ing. Carlos German Castillo Muñoz y AURA Consultoría, Asesoría y Construcción SRL, se comenzó a realizar este documento el año 2014, en el mes de Octubre, con un primer grupo experimental que apostó por la empresa y por mi persona y que ahora se encuentran muy satisfechos por los conocimientos impartidos.
Tema 01: Entorno, Configuración y Objetivos de AutoCAD Civil 3D.
Reconocimiento de los elementos de la ventana del programa.
Creación y configuración de un proyecto.
Estilos y visualización de plantillas.
Tema 02: Gestión de puntos.
Generalidades.
Importación.
Creación de grupo de puntos.
Creación de estilos de puntos.
Manejo de puntos, ubicación, dibujo de líneas y edición de puntos.
Exportación de puntos.
Transformación de coordenadas
Generación de tabla de puntos.
Geoubicación.
Tema 03: Gestión y manejo de superficies.
Creación, edición y estilos de superficies.
Creación de superficies a partir de boundaries y breaklines.
Creación de superficies a partir de curvas de nivel.
Etiquetado de curvas de nivel.
Superposición de superficies.
Creación de cuencas vertientes y rutas de agua.
Importar y Exportar Superficies.
Secciones rápidas de terreno.
Colocación, edición y visualización de coordenadas.
Tema 04: Alineamientos horizontales.
Normas peruanas e internacionales para diseño de carreteras.
Trazo de alineamientos simples y compuestos.
Estilos de alineación y de etiquetas.
Modificación de un alineamiento.
Numeración de sub-entidades (Líneas, Curvas, Espirales, Segmentos)
Tablas de elementos de curvas.
Importar y exportar alineamientos horizontales.
Generación de reportes a Excel
Tema 05: Perfiles longitudinales.
Dibujo de un perfil longitudinal a partir de una superficie y un alineamiento.
Dibujo de la subrasante, incluyendo el diseño curvas verticales.
Estilos, edición y configuración de perfiles longitudinales.
Edición y etiquetado de las bandas de visualización de un perfil longitudinal.
Modificación de la subrasante.
Creación de varias visualizaciones de perfil.
Tema 06: Obras lineales.
Offsets y sobreanchos en carreteras.
Bombeos y peraltes en carreteras.
Expresiones para inserción de elementos de curvas con características particulares.
Ensamblajes de secciones para carreteras y canales.
Creación y edición de una obra lineal.
Superficie de una obra lineal.
Sobreanchos especiales.
Líneas de muestreo.
Ensamblajes compuestos para obras lineales con características especiales.
Diseño de vías de acarreo de operaciones mineras (Haul Roads)
Generación de reportes a Excel.
Tema 07: Secciones transversales y cálculo de volúmenes.
Dibujo, edición y estilos de secciones transversales.
Cálculo de áreas y volúmenes de corte y relleno.
Diagramas de masa.
Generación de reportes a Excel.
Consulta los datos bibliográficos principales de esta edición para identificar correctamente el recurso, revisar su autoría y verificar detalles como ISBN, tema, subtema, archivo e idioma.
- Título: AutoCAD Civil 3D: Nivel Básico
- Autor/es: Victor Franz Alcántara
- Edición: Edición 2016
- Tipo de archivo: eBook
- Idioma: eBook en Español
- Subtema: Dibujo Técnico
